Formotion Glove G2-L手套组件拆洗说明

一、拆卸目的

将主控模块、各手指模块、食指摇杆、腕部模块及连接线完整拆下，以便清洗手套或检查部件。

拆卸时请记录各部件位置及走线方向，便于重新安装。

二、拆卸前准备

准备工作台

选择干净、平整、干燥且空间充足的工作台。

关闭并断开设备

关闭手套电源，退出上位机或动作捕捉软件，并断开与计算机、供电设备及其他外部设备的连接。设备完全停止运行后再拆卸。严禁带电或在数据传输过程中拆卸。

检查并记录组件状态

建议拍照记录各模块的位置、方向、编号，食指两个模块及摇杆的位置，以及连接线走向和固定带安装方式。

三、拆卸操作注意事项

拆卸时请遵守以下要求：

• 每次只处理一个模块或一段连接线。

• 取出模块时托住外壳，禁止拉拽连接线。

• 连接线不得锐角弯折、强行扭转或在根部反复弯折。

• 线缆卡滞时，先检查走线和固定结构，再逐根取出，禁止强拉。

• 禁止使用尖锐工具撬动模块、固定带或魔术贴。

• 禁止拆开模块或摇杆外壳。

• 拆下的电子组件应平稳放置，避免摔落或碰撞。

注意：食指内部有两个模块，须全部取出。

四、具体拆卸步骤

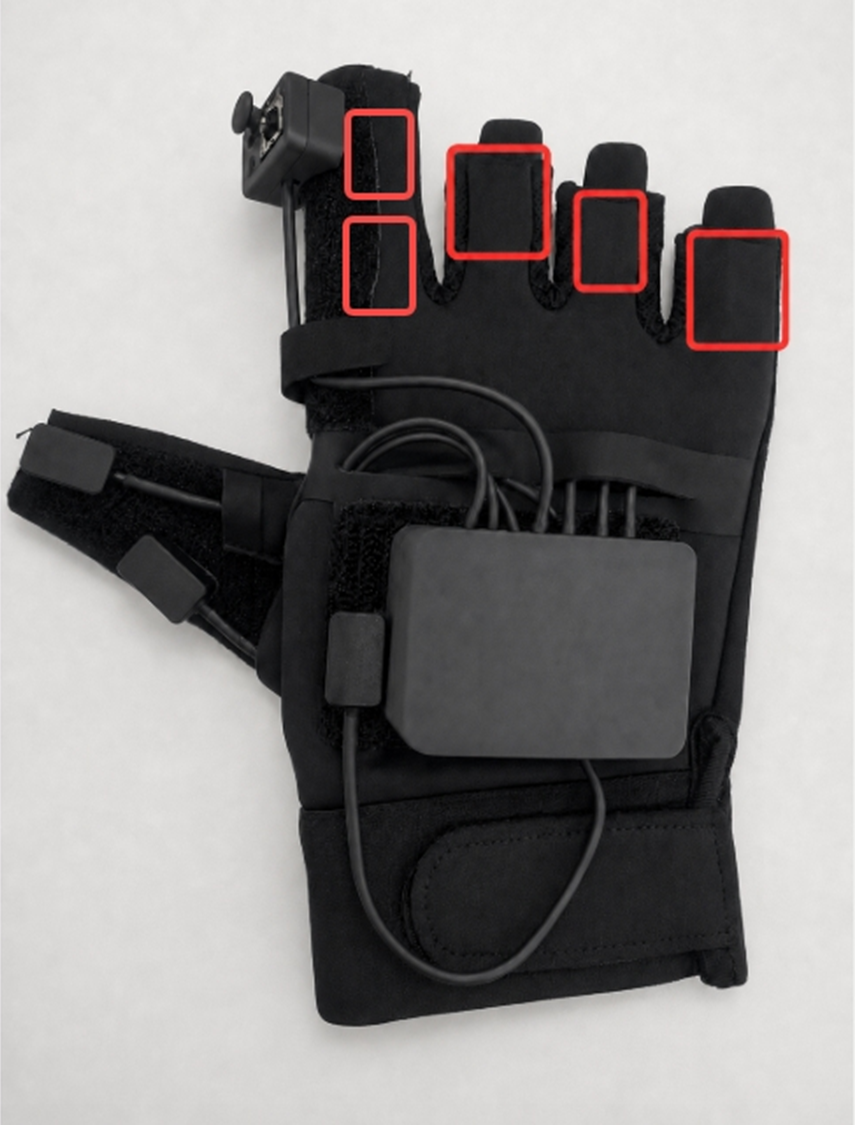

步骤一：将手套平放

手套背面朝上平放，展开五指和固定带，使各模块及连接线清晰可见。保持线缆自然松弛。

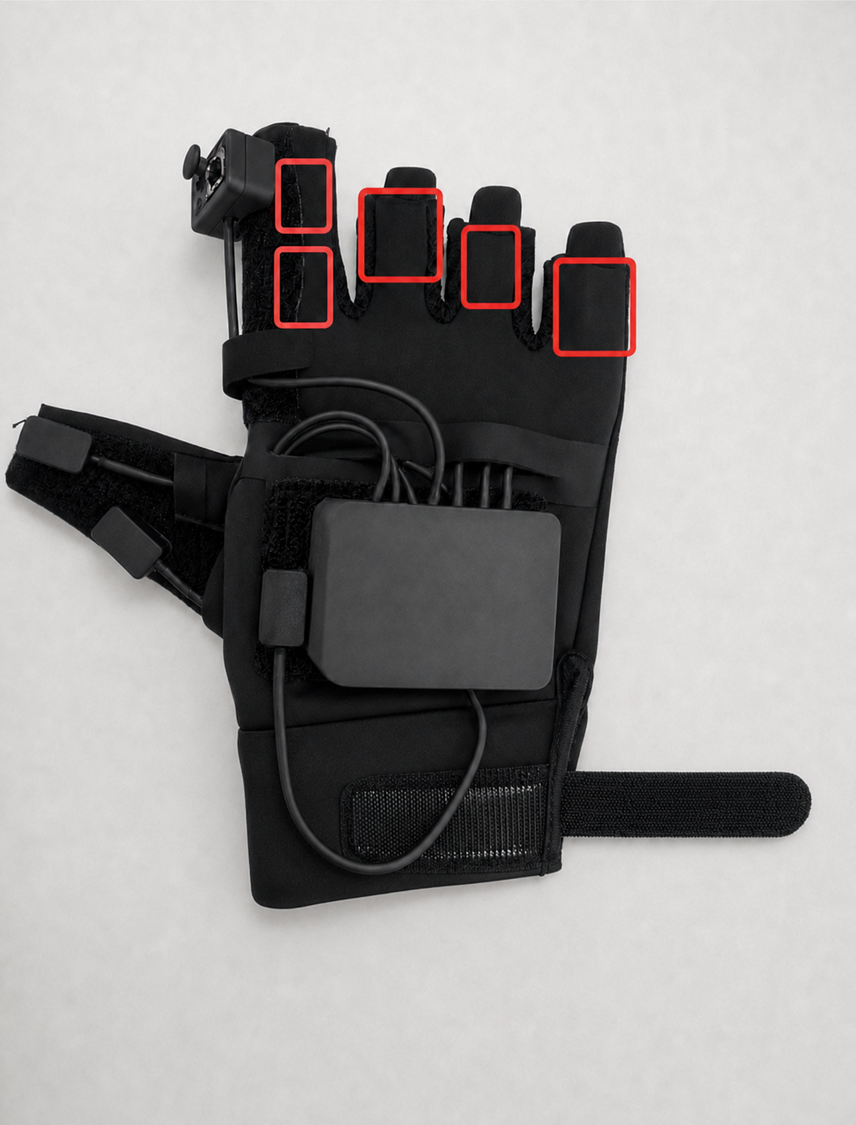

步骤二：松开腕固定带

从末端缓慢揭开手腕魔术贴，并将固定带完全展开。

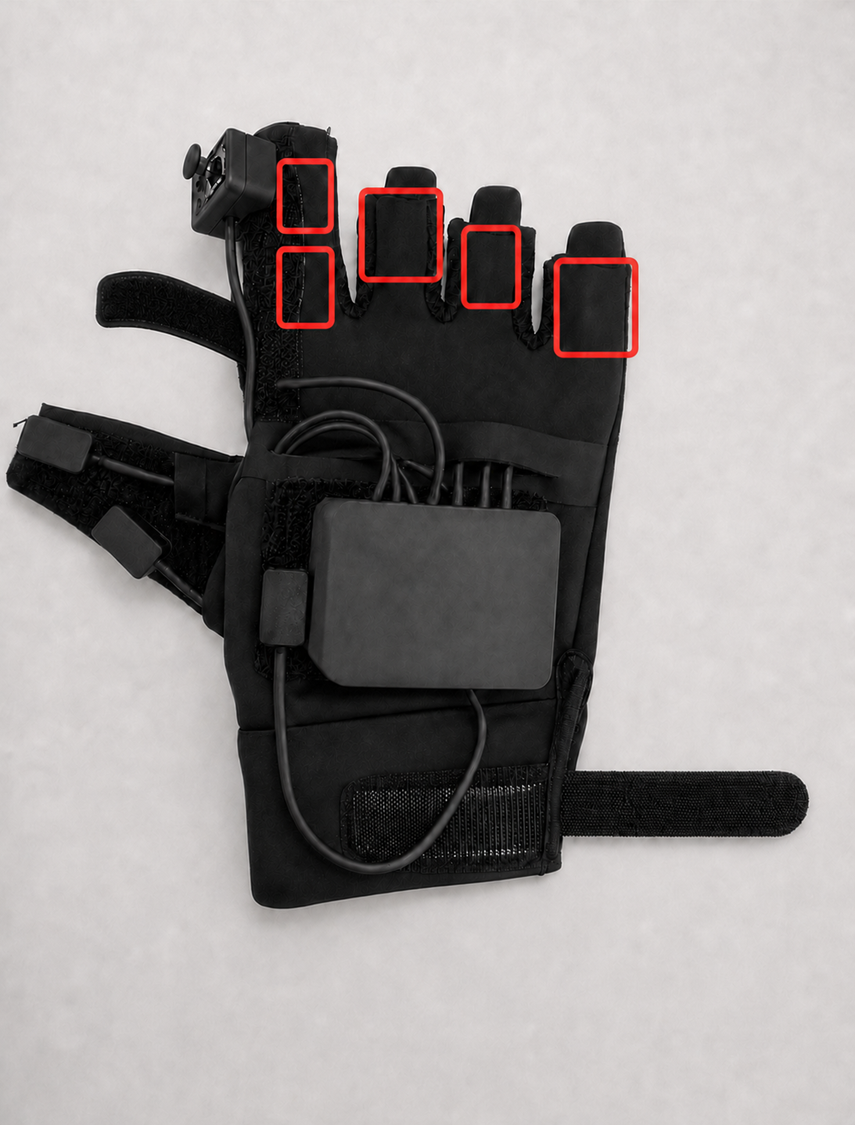

步骤三：松开食指摇杆固定带

固定食指面料，沿贴合方向缓慢揭开固定带，直至摇杆解除固定。

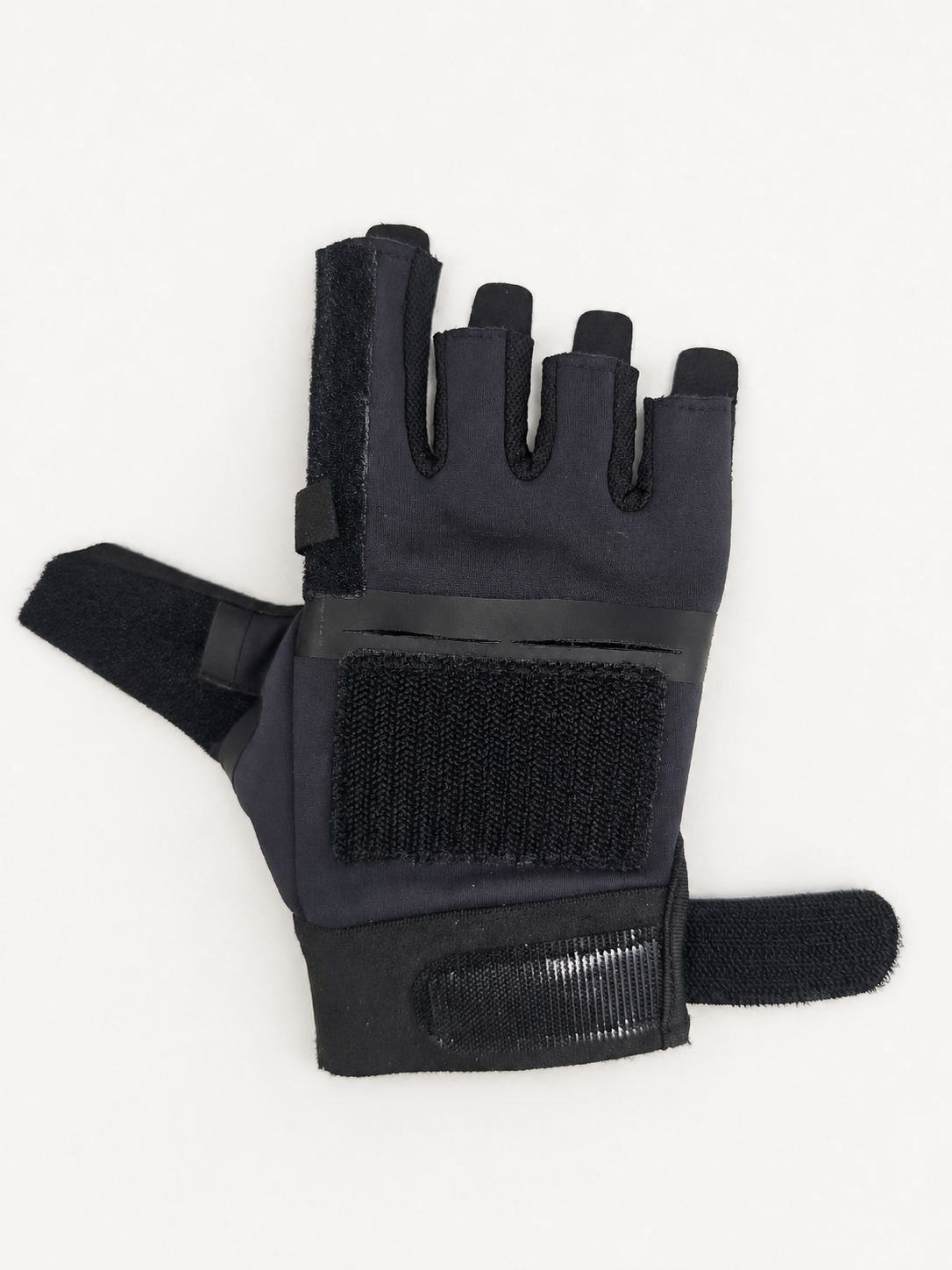

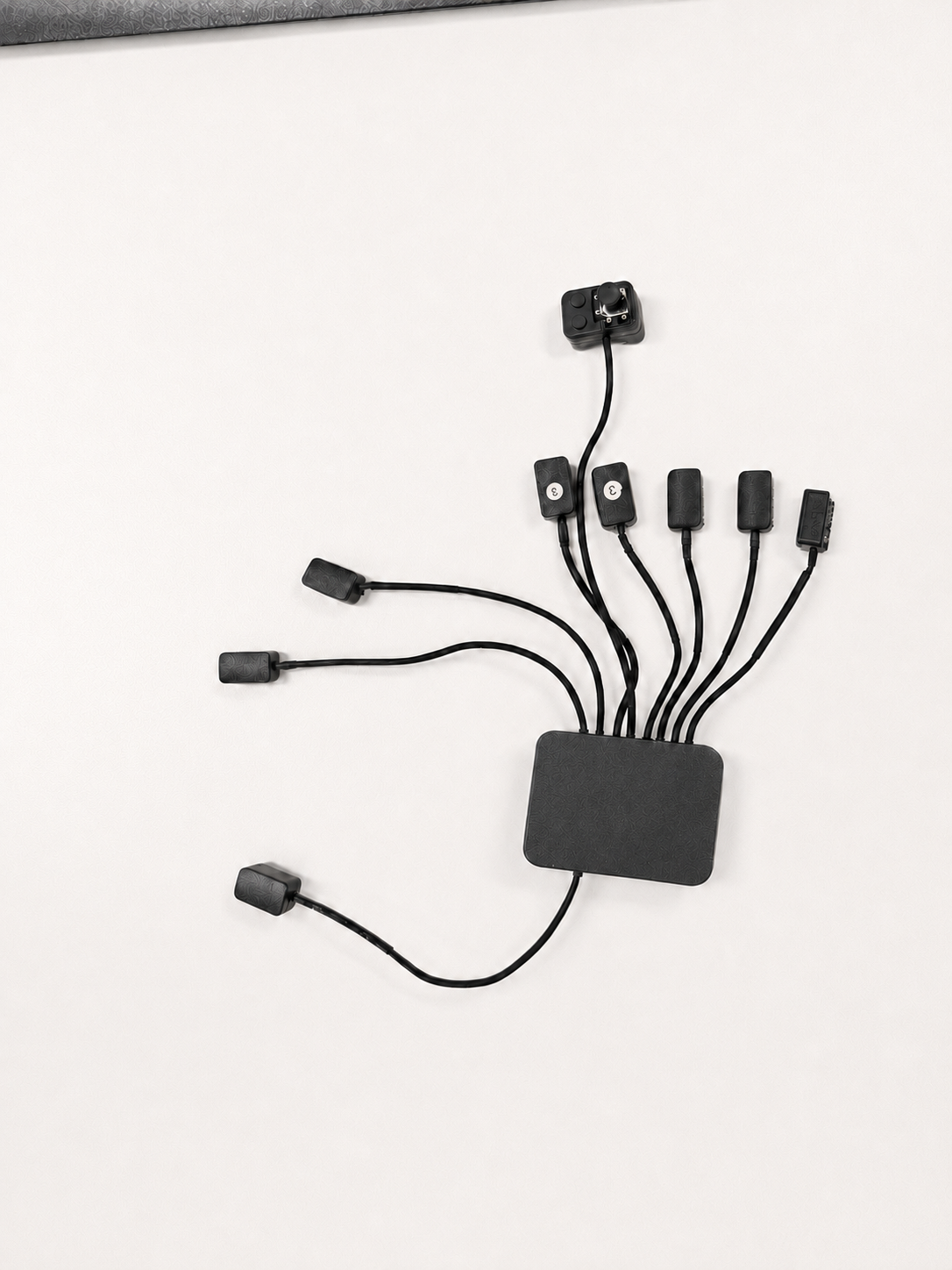

步骤四：将所有电子组件与手套本体完全分离

食指摇杆固定带完全打开后，将食指摇杆、各手指模块、腕部模块、主控模块及相关连接线依次从手套对应位置取下，使电子组件与手套本体完全分离。

具体操作如下：

托住模块外壳，依次取出食指摇杆、食指内部两个模块、其他手指模块及腕部模块；沿原走线路径逐段取出连接线。最后从边缘缓慢揭开主控模块，将全部电子组件与手套分离并平稳放置。

分离后确认：

• 主控模块已经完全离开手背固定区域；

• 食指摇杆固定带已经打开；

• 食指摇杆已经取出；

• 食指内部两个模块均已取出；

• 其他手指模块已经全部取出；

• 腕部模块已经取出；

• 所有连接线均已退出手套走线及限位结构；

• 手套内部没有电子部件或连接线残留。

如主控模块固定较紧，应沿模块边缘逐步分离，不得一次性用力向上拉起。

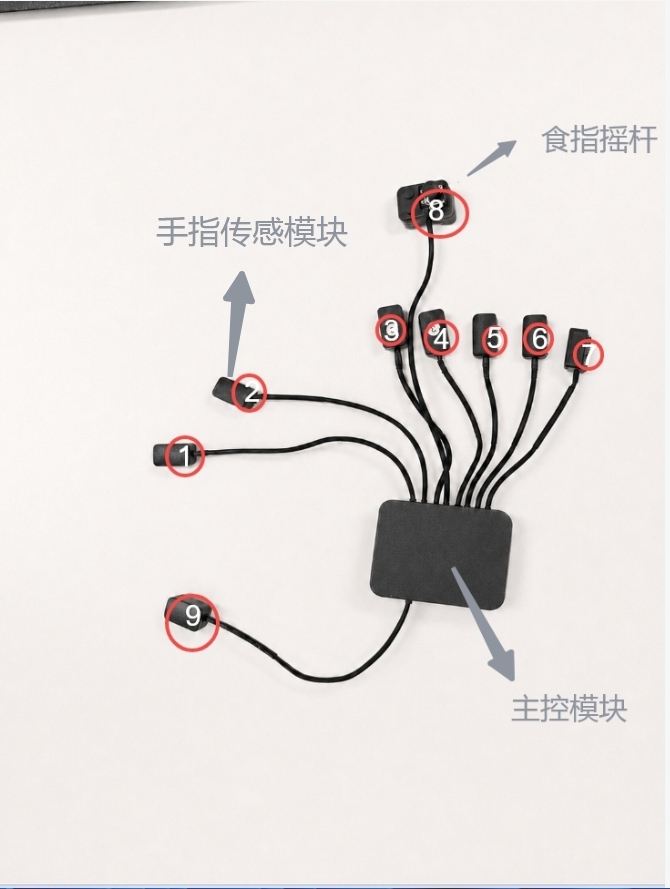

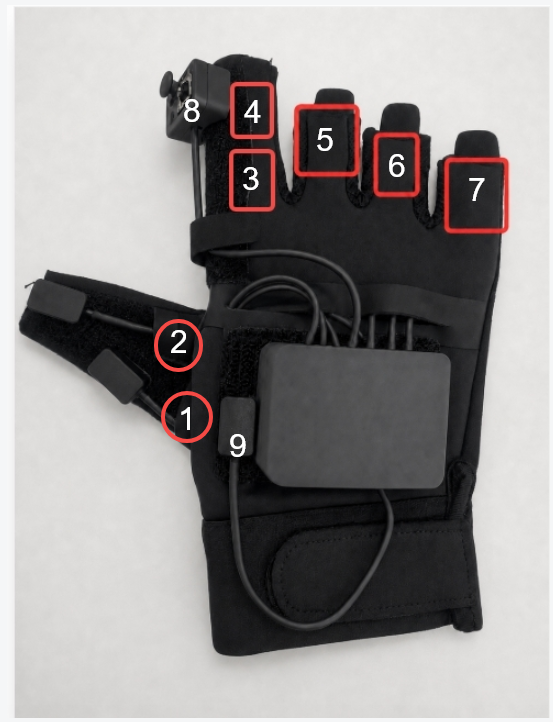

步骤五：进行拆卸后检查

拆卸完成后，分别检查电子组件和手套本体。

五、拆卸完成标准

确认主控模块、摇杆、食指内部两个模块、其他手指模块、腕部模块及全部连接线均已取出；组件数量完整，手套和线缆无明显损坏，并已分别整理存放。

六、手套洗涤与保养说明

为避免手套面料或内部结构受损，请在清洗前仔细阅读以下说明。

清洗前准备

清洗前，请先将主控模块、各手指传感器、摇杆、腕部模块及所有连接线完整拆下。确认手套本体上无任何电子元件后，方可进行清洗。

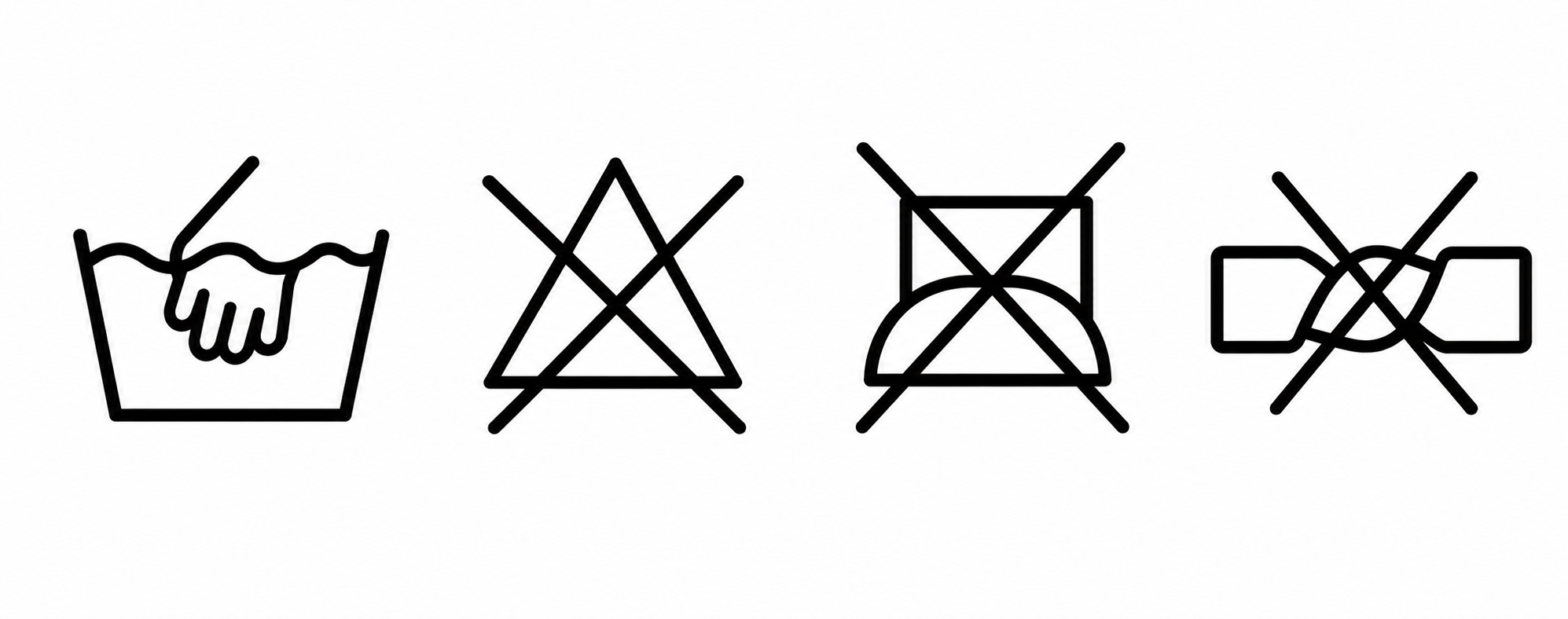

洗涤要求

• 可水洗，水温须低于30℃

• 建议轻柔手洗，避免用力揉搓、拧绞或长时间浸泡

• 清洗后轻轻挤出多余水分，不可大力拧干

• 请置于阴凉、通风处自然晾干

• 不可在阳光下暴晒

• 不可使用烘干机或其他加热设备烘干

• 禁止熨烫

重新安装

请等待手套完全干燥后，再安装传感器、主控模块及连接线。手套未完全干燥时，禁止通电或使用。

特别提醒：电子模块及连接线不可水洗、浸泡或接触液体。
