SDK 怎么用

Linux 有两套 1.2.1 压缩包（Ubuntu 22.04 及以上），按机器选：

机器	文件	大小
PC / x86 工控机	Humanhand_G7_sdk_1.2.1_linux_x86_64.tar.gz	4.09 MB
ARM64 板	Humanhand_G7_sdk_1.2.1_linux_aarch64.tar.gz	3.46 MB

Windows 有一套 1.2.1 压缩包，按机器选：

机器	文件	大小
Windows x86_64 SDK	Humanhand_G7_sdk_1.2.1_windows_x86_64.zip	86.45 MB

先不写代码，用包里的 run.sh 看手能不能动、做一次标定。
确认没问题后，再把库接到你自己的程序里，循环读取 21 个关节位置（接了小臂模块可以再要 22 个点）。

Windows 上请用 HumanHand 上位机发关节，接收格式见 UDP接收-关节位姿。本页只讲这个 Linux 压缩包。

先选你现在要做的事

你现在的情况	往下看
刚解压，不知道这些文件是干什么的	包里每个文件
想先看手套好不好用，还不写程序	第一次：用 run.sh
菜单里已经在「发送关节」，想在电脑上看到手	看手的画面
要把手套编进自己的软件	接到自己的程序
想知道读出来的数是什么意思	读到的数据

下载

从上表或软件包下载 Humanhand G7 SDK 1.2.1。以下以 x86_64 版为例；ARM64 板请选择对应的 aarch64 压缩包。

bash

tar -xzf Humanhand_G7_sdk_1.2.1_linux_x86_64.tar.gz
cd Humanhand_G7_sdk_1.2.1_linux_x86_64

后面的路径都相对这个目录。

包里每个文件

解压后大致是这样。第一次用只需要 demo/examples/run.sh。 其它文件先不用打开。

text

Humanhand_G7_sdk_1.2.1_linux_x86_64/
├── README.md                          包内说明书（和本页同一条路）
├── CHANGELOG.md                       SDK 各版本更新说明
├── LICENSE  NOTICE                    许可，发布产品时保留
├── include/hand_sdk.h                 写自己程序时 #include 这一个头
├── lib/linux/x86_64/
│   ├── libhand_runtime.so             真正干活的库（链接它）
│   ├── libtensorflowlite_c.so.2.17.1  库的依赖，必须和上一行放在同一目录
│   └── param/                         手套出厂参数缓存，程序自己写入，不用改
└── demo/
    ├── examples/
    │   ├── run.sh                     开箱脚本：第一次就跑这个
    │   ├── hand_mocap                 已经编好的演示程序（run.sh 会启动它）
    │   ├── udp_receiver.py            终端打印 UDP 数字，不存盘
    │   ├── udp_receiver.md            上面脚本的包格式
    │   ├── recv_hand_udp.py           收关节 UDP，画点线图
    │   ├── hand_example.cpp           示例源码，接到自己工程时抄它
    │   └── compile.sh                 编译上面那份示例
    └── docs/
        ├── Integration.md             怎么链进自己的工程
        ├── API.md                     每个函数做什么
        └── DataFormat.md              21 / 22 个点怎么排、单位

文件	你怎么用
`run.sh`	开箱入口。设好运行环境，并启动 `hand_mocap`。不要先去点 `hand_mocap`。
`hand_mocap`	预编译好的演示：选串口、标定、发关节。由 `run.sh` 拉起。
`recv_hand_udp.py`	演示开始发关节之后，另开一个终端跑它，才能看见手。需要本机已装 `python3` 和 `python3-tk`。
`hand_example.cpp` + `compile.sh`	要自己编译一份和演示相同流程的程序时用。
`hand_sdk.h` + `libhand_runtime.so`	接到你自己软件时，只要这两个（外加与运行库同目录的 `libtensorflowlite_c.so*`）。
`param/`	第一次连这只手套时，程序会从硬件把参数存到这里。不要手工改。
`demo/docs/`	写代码时再打开；先跑 `run.sh` 不必看。

第一次用之前

手套走 USB 串口。当前用户要能读写串口，做一次后重新登录：

bash

sudo usermod -aG dialout $USER

插上手套，看系统给了哪个口：

bash

ls /dev/ttyACM* /dev/ttyUSB*

记下名字（常见 /dev/ttyACM0）。口被上位机或其它程序占用时，这里会打不开。

第一次：用 run.sh

run.sh 做三件事：设好库需要的环境、找到旁边的 hand_mocap、把它启动起来。你只要进到 demo/examples 再执行它。

bash

cd demo/examples
chmod +x run.sh
./run.sh

它会问：单手还是双手、波特率（直接回车即可，默认 921600）、串口。然后出现菜单：

text

======== 手部动捕 ========
  1) 标定手型
  2) 手套数据读取
  3) 发送关节位姿（相对手腕）
  4) 发送关节位姿（相对小臂）
  5) 发送传感器原始数据（线圈位姿 + 线圈IMU + 磁源IMU）
  6) 对指优化-开启
  7) 抗磁干扰-弱
  8) 退出
  b) 上一步

新手套或新佩戴者建议先选择 1) 标定手型。标定文件生成在当前目录：右手 hand_profile_right.bin，左手 hand_profile_left.bin。

菜单 2 读取手套信息，不发送关节位姿；菜单 5 发送线圈位姿和惯性数据，不用于关节画面。菜单 6 切换对指优化（默认开启）：拇指尖靠近某指尖时，求解会把这两点再收近一点；标定结束后开关状态保持不变，不要每帧反复开关。菜单 7 在弱、强、关之间切换抗磁干扰（默认弱），菜单 8 退出，b 返回上一步。

已经知道串口时，可以跳过提问：

bash

./run.sh --port /dev/ttyACM0
./run.sh --port /dev/ttyACM0 --port2 /dev/ttyACM1

双手必须在同一个 run.sh 进程里打开两只手套，不要开两个窗口各跑一次。

标定怎么做（菜单 1）

共 8 段。每段先倒计时 3 秒，再自动采集，不是按回车才开始采；采完按回车进下一段，输入 r 重录本段，输入 b 回到上一步。八段都完会自动计算。

序号	手势	时长	怎么摆
1	平放静止	2 s	手掌贴紧水平桌面，四指伸直并尽量并拢，保持平稳，拇指自然放松
2	握拳静止	2 s	保持握拳并静止
3	重复握拳	5 s	持续握拳与张开交替，四指尽量并拢，拇指自然放松
4	拇指伸展	5 s	反复屈伸大拇指
5	食指对指	2 s	拇指与食指指尖相对，不要压紧指腹
6	中指对指	2 s	拇指与中指指尖相对，不要压紧指腹
7	无名指对指	2 s	拇指与无名指指尖相对，不要压紧指腹
8	小拇指对指	2 s	拇指与小指指尖相对，不要压紧指腹

发出关节（菜单 3 / 4）

标定完成后选 3)。程序按求解节拍往本机 127.0.0.1:15001 发关节 UDP（双手也是这个端口，左右各一包）。

4) 要手套接了小臂模块。没接小臂时用 3)。

字节格式见 UDP接收-关节位姿。自己的程序也可以不经过 UDP，直接读 SDK 数组，见下一节。

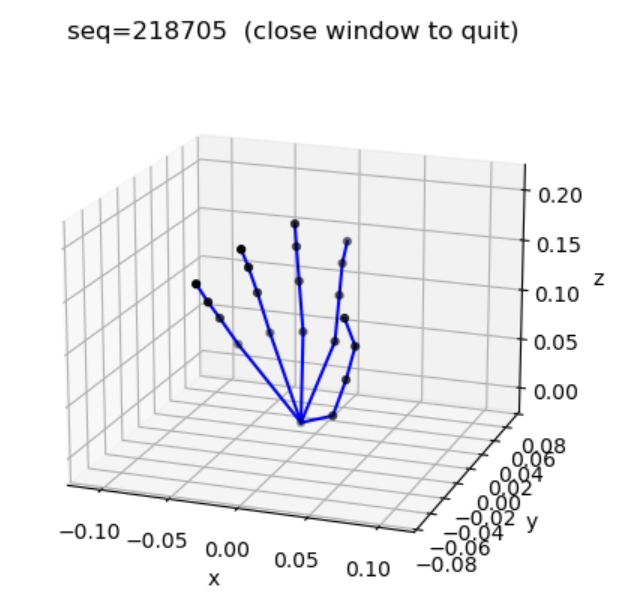

看手的画面

菜单已经在发送关节之后，另开一个终端（仍在 demo/examples）：

bash

python3 recv_hand_udp.py

和演示一样提问：1 单手一个窗口，2 双手两个窗口，回车默认双手。再选监听地址和端口，回车=0.0.0.0:15001（双手共用）。刷新选 1–6 对应 20/40/60/80/100/120 Hz，回车默认 120。左键拖转动，右键平移，滚轮缩放。

没有画面时：确认演示还在菜单 3 或 4 发送关节、本机装了 python3-tk（Ubuntu：sudo apt install python3-tk）、没改默认端口。

接到自己的程序

确认 run.sh 已经能标定、能看见手，再改你的工程。

你要带上的只有：

include/hand_sdk.h
lib/linux/x86_64/libhand_runtime.so
同目录的 libtensorflowlite_c.so.2.17.1

可抄的完整流程：demo/examples/hand_example.cpp。在 demo/examples 里执行 ./compile.sh 就能编出一份和演示相同菜单的程序。

关节计算在 libhand_runtime.so 内完成，并使用 1 个线程。演示程序直接运行 ./run.sh；自己写程序时包含 include/hand_sdk.h、链接 libhand_runtime.so，./compile.sh 已按此配置。不需要设置 OMP_NUM_THREADS 或 OPENBLAS_NUM_THREADS。libtensorflowlite_c.so.2.17.1 必须与 libhand_runtime.so 放在同一目录。

一只手套 = 一次 hh_sdk_create。取数只用一个线程调用 hh_sdk_poll。两只手套在同一个程序里 create 两次，同一个循环里轮流 poll。

#include "hand_sdk.h"

HhSdkConfig cfg = {
    .serial_port = "/dev/ttyACM0",
    .baud = 0,                          /* 0 = 921600 */
    .hand = HH_SDK_HAND_RIGHT,          /* 1 左 / 2 右，和 UDP 包头 hand 相同 */
    .profile_path = "hand_profile_right.bin",
    .cache_dir = NULL,                  /* NULL = 用库旁边的 param/ */
};
HhSdkHandle* h = hh_sdk_create(&cfg);   /* 失败为 NULL */
HhSdkFrame frame;
int rc = hh_sdk_poll(h, &frame);        /* 调用成功为 HH_SDK_OK；好不好用看 frame.status */
hh_sdk_destroy(h);

hand 也可以填 HH_SDK_HAND_AUTO（0），让库读手套上的左右标记。

frame.status：

status	含义
`HH_SDK_STATUS_OK`	这一拍有新姿态，可以用
`HH_SDK_STATUS_NO_UPDATE`	手套还没送来新的一帧，稍后再 poll
`HH_SDK_STATUS_NO_SIGNAL`	手套在线，手指没跟上
`HH_SDK_STATUS_UNSTABLE`	这一拍没有得到可用的解。正常动作不应出现。字段里仍有数字，请沿用上一拍可用的结果

抗磁干扰与磁场可信度

抗磁干扰用 hh_sdk_set_mag_guard(h, mode) 设置。mode 只能是 2、1 或 0。请与 hh_sdk_poll 放在同一线程，不要每一帧都修改。

打开后，附近磁场受到干扰时，受影响手指的输出会保持平稳。关闭后，输出继续按传感器数据更新。三种设置下都可以读取磁场可信度。

1（默认，菜单“弱”）：按通常灵敏度启用。
2（“强”）：更早启用；启用之后的效果与“弱”相同。
0（“关”）：关闭；输出继续按传感器数据更新，可信度仍按上一次的“弱”或“强”计算。

当前设置用 hh_sdk_get_mag_guard 读回。头文件中的 HH_SDK_MAG_GUARD_STRONG、HH_SDK_MAG_GUARD_WEAK、HH_SDK_MAG_GUARD_OFF 分别对应 2、1、0。

磁场可信度每路为 0 到 1，越接近 1 越正常。它不在 UDP 包里，包长也不变。hh_sdk_poll 或 hh_sdk_poll_coils 读到新数据后，调用 hh_sdk_coil_confidence；还没有新数据时返回 HH_SDK_ERR_NOT_READY。下标 0 到 4 是拇指到小指，5 是小臂。演示在发送关节时大约每 2 秒打印一行，其中包含五根手指的可信度。

磁定位算法版本用 hh_sdk_magpose_version() 读取（当前 1.1.4），SDK 版本用 hh_sdk_version() 读取（1.2.1）；这两个函数不需要打开手套。

接了小臂模块、要相对小臂的 22 点：同一次 poll 成功后再调 hh_sdk_forearm_root。

在自己程序里做标定时，采集那段时间必须继续 hh_sdk_poll，这段才会有数据。步骤见包内 demo/docs/API.md。

从 SDK 根目录编译示例：

bash

g++ -O2 -std=c++17 -Iinclude demo/examples/hand_example.cpp \
  -Llib/linux/x86_64 -lhand_runtime -ldl -o hand_example
export LD_LIBRARY_PATH="lib/linux/x86_64"
./hand_example

函数表：demo/docs/API.md。链接细节：demo/docs/Integration.md。点的排列：demo/docs/DataFormat.md。

读到的数据

位置单位是米。朝向是四个数，顺序 w, x, y, z。都相对手掌（菜单 3 的输出；SDK 可用 hh_sdk_poll 读取）。左右手编号：1 左、2 右（和 UDP 包头相同）。

前后、左右、上下以手的解剖方向为准：

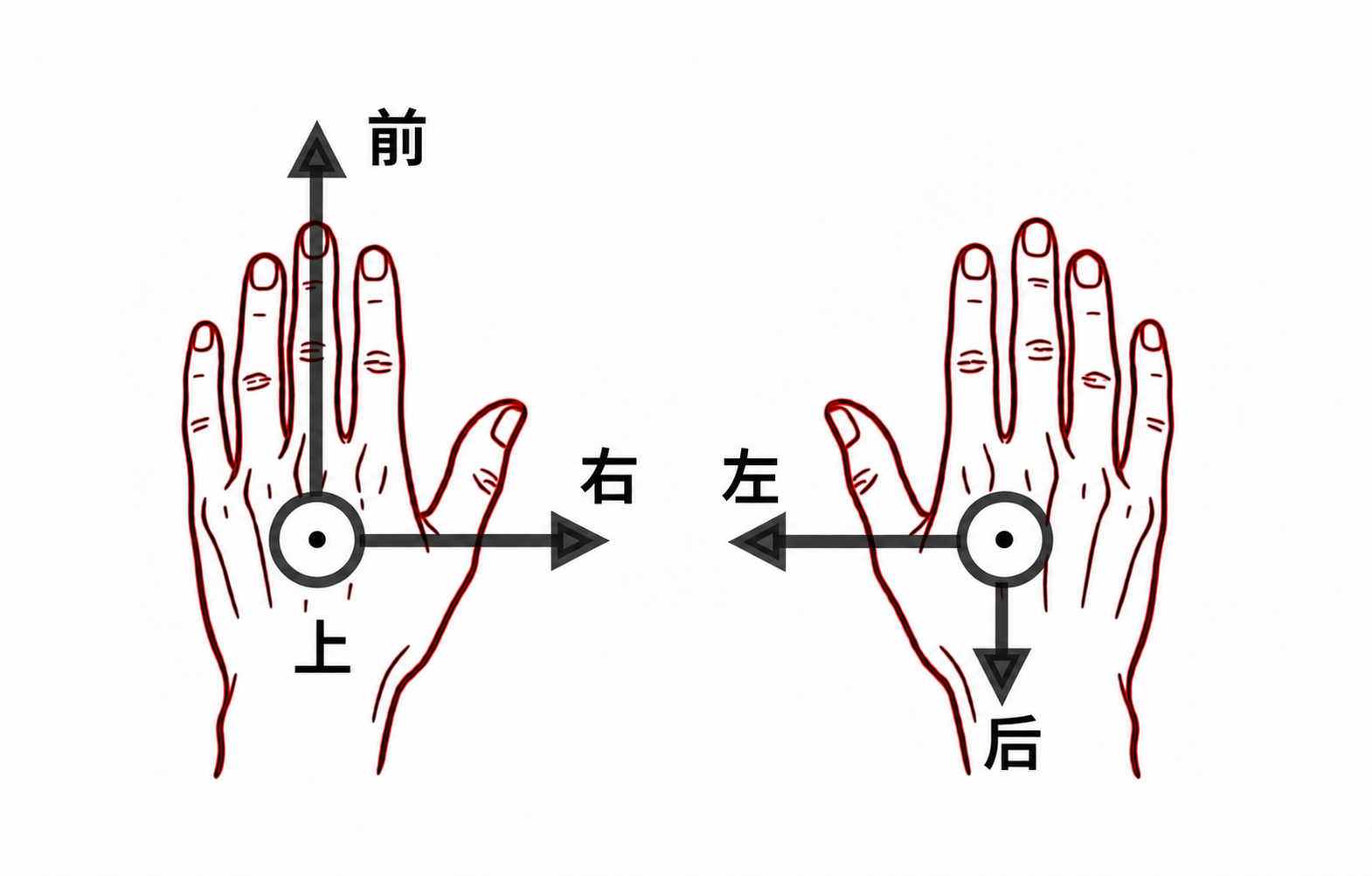

坐标系定义：前、右、上

手	+X	+Y	+Z
左手	右	前（沿手指）	上
右手	左	后	上

21 个点（相对手掌）：0 掌根；每指四个点（掌指、近节、远节、指尖），顺序拇指 → 食指 → 中指 → 无名指 → 小指。

22 个点（相对小臂，需小臂模块）：0 小臂（位置为 0），1 手腕（即上面的掌根），2–21 对应上面的 1–20。

网上收这些点的包格式：UDP接收-关节位姿。轴的图解也可以看坐标系定义。

run.sh 参数（可选）

一般跟着提问走即可。需要写进脚本时：

参数	默认	含义
`--port`	（提问）	手套串口
`--port2`	（无）	第二只手套串口
`--hand`	`right`	`left` 或 `right`
`--baud`	`921600`	`0` 也表示 921600
`--profile`	`hand_profile_{hand}.bin`	标定写入、跟踪读取的手型档案
`--cache-dir`	库旁 `param/`	出厂参数缓存目录

这些参数同样适用于直接启动 hand_mocap（日常仍建议用 run.sh，以免漏设环境变量）。

常见问题

现象	处理
打不开手套	口是否存在；是否已加入 `dialout` 并重新登录；串口是否被其它程序占用
`version query timeout`	串口选错，换同一个设备上的另一个 `/dev/ttyACM*`
第一次连上提示参数下载失败	手套已上电，串口空闲，再试一次
手指几乎不动 / 位置不准	指套戴好；用菜单做完 8 段标定
`recv_hand_udp.py` 没有画面	演示是否已在菜单 3 或 4；是否装了 `python3-tk`
自己的程序一跑 CPU 打满	关节计算已在库内使用 1 个线程；两只手套请在同一个线程里轮流调用 `hh_sdk_poll`，不要每只手各开一个计算线程
`libtensorflowlite_c.so` 找不到	必须和 `libhand_runtime.so` 放在同一目录
`hh_sdk_create` 返回空	串口、左右手、`profile_path` 非空
